產品介紹

托普云農溫室高通量植物表型采集分析平臺采用單箱體集成多成像單元的一體化設計，專為大中型溫室等室內環境打造。該平臺集植物表型圖像采集與參數分析于一體，可對盆栽作物進行高通量、高精度、無損化的數據采集和多維度表型數據分析。適用于溫室控制環境下的植株長勢監測、逆境響應研究、病害等級分析等多種實驗場景。

型號區別

核心功能亮點

1、智能流水線設計

(1) 傳送帶式結構：將盆栽植株自動送入成像暗室進行圖像采集與分析，實現“植物-傳感器-解析”的一體化高效作業。

2、自動化識別與采集

(1) 自動化識別與采集：植株到達成像位置后，系統通過RFID標簽自動識別植物信息并觸發采集，采集數據與植物唯一編碼自動關聯，確保數據可追溯。

(2) 旋轉頂升功能：暗室內部配置旋轉頂升模塊，實現盆栽360度旋轉和上下升降功能，全方位采集植株。

3、高通量解析

(1) 內置多種AI表型算法：系統內置多種作物及成像算法模型，可自動進行圖像預處理與分割計算，自動解析多項作物表型參數和生理參數。

(2) 個性化表型性狀解析：可實現針對不同植物的個性化表型指標，例如白菜可實現腰粗、束腰性、葉片顏色、葉柄顏色等指標，禾本科作物可實現葉頂點數、莖葉夾角等指標，支持指標定制化開發。

4、一體化軟件控制與數據管理

(1) 全流程軟件集成：用戶通過統一軟件平臺即可進行設備管理、相機參數設置、表型任務采集、圖像分析及結果查看，操作簡潔高效。

(2) 軟件數據管理：數據在本地自動化存儲，可在軟件中對歷史數據進行查詢、分析結果查看和圖表結果導出；

(3) 植物二維碼管理：支持根據作物類型、品種信息生成并打印樣品二維碼，自動生成植物材料編號。

5、系統安全保障

(1) 多重安全防護：具有限位裝置、急停按鈕、故障警報等安全保護裝置，保障意外狀態下設備運行安全與穩定性。

(2) 數據安全保障：采用安全傳輸模式，本地自動存儲，存儲空間支持無限擴容，確保數據可靠性與隱私性。

6、系統定制化擴展

(1) 稱重模塊（選配）：可集成高精度稱重模塊，在傳送過程中自動測定植株重量，記錄并分析生物量變化趨勢。

(2) 高度定制化：可根據用戶實驗需求與不同作物類型，定制開發植物算法與解析指標，具備良好的擴展性與適應性。

主要技術參數

可見光二維成像單元

傳感器類型：高分辨率RGB工業相機

相機數量：≥2個

圖像分辨率：5120*5120

像元尺寸：2.5μm*2.5μm

照明光源：LED均勻面光源

數據傳輸：以太網

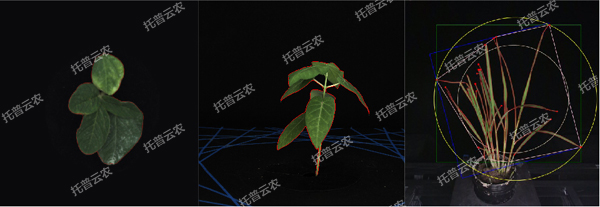

二維解析指標：獲取植物頂視和側式圖，解析株高、莖粗、冠長、冠寬、冠幅、冠高比、植株緊實度、卷葉程度、植株偏心率、植株圓度、R/G/B顏色分量、RHS比色、平滑度、均勻性等參數。

可見光三維成像單元

傳感器類型：高分辨率RGB工業相機

相機數量：≥2個

圖像分辨率：5120*5120

像元尺寸：2.5μm*2.5μm

照明光源：LED均勻面光源

數據傳輸：以太網

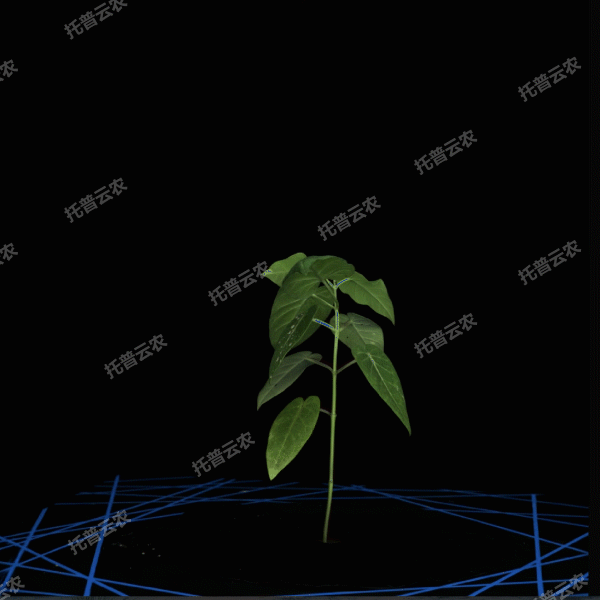

三維解析指標：自動生成植物3D點云模型，解析株高、莖粗、冠幅、冠高比、冠層覆蓋率、葉片面積、持綠程度、衰老程度、R/G/B顏色分量、總?cè)~面積、葉面積指數LAI等參數。

高光譜成像單元

成像方式：內置推掃式高光譜相機

成像波長范圍：400~1000nm

光譜分辨率：2.5nm

光譜通道：≥1200個

光譜像素：5.86μm*5.86μm

檢測器：CMOS

圖像分辨率：≥1920*1920

信噪比：≥600/1

成像光源：低頻閃高光質鹵素?zé)艄庠?/p>

數據傳輸：以太網

高光譜成像解析：基于高光譜采集圖像直接自動對光譜數據進行處理，計算NDVI、SR、GVI等不少于30個常用植被指數；內置農業生物學反演模型，自動對葉片含氮量、葉綠素含量等生物學參數進行分析；支持自定義植被指數快速建模，用于定制化構建長勢、病害等模型。

硬件參數

暗室數量：1個（可定制）

暗室尺寸：2400mm*2000mm*2500mm（可定制）（占地面積約4.8平方米）

植物最大尺寸：株高1.4m，冠幅0.6m（可定制）

托盤最大承重：50kg（可定制）

傳送托盤數量：≤10盆（可定制）

傳送線尺寸：高度700mm*寬度400nm*長度10000mm（長度標配10m，可定制）

傳送速度：0~13m/min，可調節

定位精度：≤±2mm
